В эпоху быстрого развития интеллектуального производства и интеллектуальной логистики AGV (автоматизированные управляемые транспортные средства), как основные носители гибких логистических систем, играют решающую роль в общей эффективности пропускной способности системы, операционной точности и долгосрочной-экономике жизненного цикла. Среди множества решений для мобильных шасси, доступных сегодня,системы рулевого приводаисистемы дифференциального приводастали двумя наиболее широко распространенными основными техническими маршрутами, каждый из которых отличается своими техническими характеристиками.
Целью этой статьи является систематическое разложение и сравнение этих двух решений,-от технических принципов и параметров производительности до логики проектирования и сценариев применения,-предлагая практическое руководство по выбору решения и разработке продукта в отрасли.
I. Технические принципы и фундаментальные различия

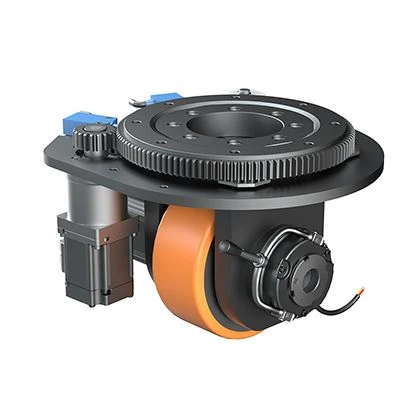

1.1 Рулевое ведущее колесо: интегрированная совместная система «привод-рулевое управление».
Рулевое ведущее колесо (ведущее колесо AGV) по сути представляет собой высокоинтегрированный активный рулевой и приводной блок. Он объединяет приводной двигатель, рулевой двигатель, высокоточный-редуктор, тормозной механизм и нагрузочное-колесо с подшипником в одном компактном модуле.
Основные технические механизмы:
Независимое рулевое управление:
С помощью независимого рулевого двигателя в сочетании с абсолютным энкодером колесо может достигать непрерывного и точного вращения от 0 до 360 градусов, при этом точность рулевого управления достигает ±0,1 градуса.
Координированное управление движением:
На основе электронных дифференциальных алгоритмов система управления синхронизирует скорость приводного двигателя с углом поворота в реальном времени, обеспечивая прямолинейное-движение, изогнутые траектории, диагональное движение (боковое перемещение) и нулевой-радиус при-вращении-точки-истинную всенаправленную мобильность.
Преимущества интеграции:
Модульная конструкция уменьшает количество внешних связей и компонентов трансмиссии, повышая жесткость и надежность системы. Однако это также увеличивает сложность устройства и плотность упаковки.
1.2 Дифференциальный привод: распределенная система рулевого управления с -разницей в скорости
Дифференциальный привод имеет распределенную архитектуру, обычно состоящую из двух независимо управляемых ведущих колес и нескольких пассивных опорных колес.
Основные технические механизмы:
Разница в скорости-руления:
Рулевое управление достигается не за счет специального рулевого механизма, а за счет регулирования разницы скоростей двух ведущих колес. Когда оба колеса вращаются с одинаковой скоростью, AGV движется прямо; при наличии разницы скоростей создается рулевой момент. Чем больше разница скоростей, тем меньше радиус поворота. Когда два колеса вращаются с одинаковой скоростью в противоположных направлениях, возможно вращение с нулевым-радиусом.
Простая структура:
Отсутствие дополнительного рулевого двигателя или сложных механических связей обеспечивает простую архитектуру системы и высокую универсальность компонентов.
Пассивное следование:
Опорные колеса (например, поворотные колеса) обеспечивают только поддержку груза и свободное ориентирование, не создавая активного движущего или рулевого усилия.
II. Многомерное-сравнение ключевых параметров производительности
| Измерение производительности | Рулевое колесо | Дифференциальный привод | -Углубленный анализ механизмов |
|---|---|---|---|
| Высота установки | Обычно больше или равно 200 мм, в результате чего автомобиль становится выше. | Может составлять всего 100 мм, что позволяет использовать низкопрофильное-шасси. | Ведущие рулевые колеса объединяют рулевые механизмы и коробки передач, что затрудняет сжатие радиального размера и высоты; Дифференциальные приводы конструктивно проще и подходят для сверх-низких шасси. |
| Структура затрат | Более высокая стоимость единицы продукции, примерно в 2–3 раза выше, чем у дифференциального привода. | Значительное преимущество в стоимости, снижение стоимости оборудования на 30–50 %. | Затраты на ведущие колеса рулевого управления сосредоточены на высокоточных-двигателях рулевого управления, энкодерах, специальных редукторах и сложных контроллерах; В дифференциальных приводах используются стандартные серводвигатели и редукторы-общего назначения, обеспечивающие значительную экономию за счет масштаба. |
| Возможность бокового перемещения | Двойные рулевые колеса обеспечивают высокую-точность бокового перемещения (±0,5 мм/м). | Боковое движение возможно за счет синхронного управления, но с меньшей точностью и стабильностью. | Ведущие рулевые колеса обеспечивают чистое боковое движение, поворачиваясь на 90 градусов; Дифференциальные приводы полагаются на абсолютную синхронизацию скорости и чувствительны к неравномерному трению о грунт. |
| Точность позиционирования | Точность позиционирования автомобиля до ±5 мм, повторяемость ±2 мм. | Обычно ±10 мм, повторяемость ±5 мм. | Независимое рулевое управление с замкнутым-контуром обеспечивает точное отслеживание траектории; В дифференциальных приводах накапливаются ошибки из-за отклонения синхронизации скорости, пробуксовки колес и неточностей параметров. |
| Удобство обслуживания | Высокоинтегрированные модули, среднее время восстановления не менее 4 часов, требуется профессиональное обслуживание | Дискретные компоненты, среднее время восстановления менее или равно 1 часу, быстрая замена-на месте | Неисправности рулевого колеса часто требуют полной-замены модуля или заводского ремонта; Компоненты дифференциального привода можно заменять по отдельности, используя стандартные детали. |
| Срок службы | Расчетный срок службы коробки передач ~8 000–10 000 ч (полная нагрузка) | Расчетный ресурс коробки передач ~12 000–15 000 ч (полная нагрузка) | Интегрированные коробки передач имеют меньшую теплоотдачу и сопряженные нагрузки; Независимые редукторы выигрывают от лучшего охлаждения и более простых профилей нагрузки. |
| Гибкость движения | Настоящее всенаправленное движение, нулевой радиус поворота. | Радиус поворота ограничен колесной базой, что требует больше места для маневра. | Независимое рулевое управление нарушает геометрические ограничения, присущие механическим конструкциям. |
| Грузоподъемность | Single-wheel load often >5000 Н, естественно подходит для тяжелых нагрузок | Нагрузка на одно-колесо обычно не превышает 3000 Н; тяжелые грузы требуют нескольких комплектов колес | Ведущие рулевые колеса имеют более прочную интегрированную конструкцию и лучшее распределение нагрузки; Нагрузка на дифференциальное ведущее колесо ограничена мощностью двигателя и диаметром колеса. |
III. -Углубленный анализ ключевых технических деталей
3.1 Фундаментальные различия в контроле точности позиционирования
Точность позиционирования является основным фактором конкурентоспособности автоматических транспортных средств, а логика управления этих двух решений принципиально различается.
Обеспечение точности в системах рулевого привода:
Двойной замкнутый-контур управления:
Независимые замкнутые контуры угла поворота рулевого колеса и скорости/положения привода напрямую контролируют положение автомобиля в источнике.
Динамическая компенсация-диаметра колеса:
Алгоритмы в режиме реального времени компенсируют износ колес или изменение диаметра,-вызванное давлением.
(V = π × D × n), обеспечивая точную линейную скорость.
Оптимизация траектории-на основе модели:
Аккермановские или всенаправленные кинематические модели используются для упреждающего управления, чтобы уменьшить ошибки отслеживания траектории.
Факторы, ограничивающие точность дифференциального привода:
Открытый-характер управления:
Угол поворота рулевого колеса косвенно выводится из разницы скоростей.
(R = L × (ω_r + ω_l) / [2 × (ω_r − ω_l)]),
и не могут быть непосредственно измерены или исправлены.
Неизбежная пробуксовка колес:
Во время поворота теоретическая скорость колес отличается от фактической скорости движения, что приводит к ошибкам,-особенно на мокром или неровном полу.
Высокая чувствительность параметров:
Точность во многом зависит от точной колесной базы (L) и диаметра колеса (D); деформация или износ приводят к накоплению ошибок.
3.2 Инженерная философия, лежащая в основе различий в техническом обслуживании
Характеристики технического обслуживания отражают две противоположные философии проектирования:интеграцияпротивмодульность.
Рулевые ведущие колеса:
Подчеркните плотность производительности и надежность за счет интеграции "черного-ящика". Точки внешних отказов уменьшены, но внутренние отказы (например, повреждение коробки передач) часто требуют полной замены модуля или заводского ремонта, что приводит к увеличению времени простоя и увеличению затрат на обслуживание.
Системы дифференциального привода:
Следуйте модульной философии, разбивая систему на стандартизированные функциональные блоки. Любой вышедший из строя компонент-двигатель, привод или колесо-можно быстро заменить на-сайте, что значительно повышает доступность системы и снижает затраты на техническое обслуживание в течение жизненного цикла.
3.3 Факторы, влияющие на срок службы
Различия в сроке службы редукторов, как основных компонентов трансмиссии, в основном обусловлены условиями эксплуатации и спектром нагрузок.
Интегрированные редукторы в рулевых ведущих колесах:
Проблемы с отводом тепла из-за закрытых помещений, ускоряющие деградацию смазки.
Комбинированные нагрузки от крутящего момента и рулевого управления,-индуцированные радиальными/осевыми силами.
Ограничения в пространстве могут привести к компромиссам при выборе шестерен и подшипников.
Независимые редукторы в дифференциальных приводах:
Превосходное естественное охлаждение за счет конвекции воздуха.
Более простые и стабильные профили нагрузки, в которых доминирует крутящий момент.
Большая свобода проектирования, позволяющая использовать более крупные модули шестерен и подшипники более высокого-класса.
IV. Схема отбора на основе сценариев-
Выбор технологии должен выходить за рамки сравнения параметров и основываться на конкретных бизнес-сценариях, бюджетных ограничениях и возможностях обслуживания.
| Фактор выбора | Предпочитаю рулевое ведущее колесо | Предпочитаю дифференциальный привод |
|---|---|---|
| Точность позиционирования | Высокий (менее или равен ±5 мм), например, прецизионная сборка, фабрики по производству полупроводников. | От среднего до низкого (больше или равно ±10 мм), например складские помещения общего назначения. |
| Сложность пути | Высокая (частые повороты-под прямым углом, узкие проходы, боковая стыковка) | От низкого до среднего (обычные дорожки, длинные прямые проходы) |
| Требования к нагрузке | Heavy loads (>1 тонна), негабаритный груз | Легкие и средние нагрузки (<1 ton), or load-sharing via multiple wheels |
| Ограничения по пространству | Высота не критична | Приложения со сверх-низким разрешением |
| Первоначальные инвестиции | Адекватный бюджет,-ориентация на производительность | Экологичная-цена, быстрая окупаемость инвестиций,-крупномасштабное развертывание |
| Возможность технического обслуживания | Профессиональная команда технического обслуживания или поддержка поставщиков | Ограниченные ресурсы для обслуживания, необходимость легкой замены |
| Состояние пола | Плоское, равномерное трение | Некоторый допуск на пробуксовку колес или улучшение качества пола. |
Типичные примеры применения:
Окончательная сборка автомобилей:Транспортировка тяжелых двигателей и осей, высокая точность, сложные пути →Рулевое ведущее колесо
Центры выполнения электронной-торговой деятельности:Большие-перевозки на полках, регулярные проходы, ценовая-чувствительность →Дифференциальный привод
Гибкие линии по производству электроники:Высокоточный-перенос кассет пластин при плотной компоновке →Рулевое ведущее колесо
Библиотеки/архивы:Стеллажи с небольшим-зазором →Дифференциальный привод
V. Заключение и перспективы на будущее
Споры между рулевыми ведущими колесами и дифференциальными приводами, по сути, отражают два различных пути развития AGV:высокопроизводительная-интеграцияпротивэкономичная-модульность.
Первый дает AGV практически -неограниченную мобильность и точность благодаря сложной мехатронной интеграции, а второй, благодаря простоте и надежности, способствовал широкомасштабному- внедрению AGV.
Будущие тенденции включают в себя:
Конвергенция технологий:Гибридные AGV, сочетающие рулевые ведущие колеса на критических осях для обеспечения точности и дифференциальные приводы на вспомогательных осях для снижения затрат.
Повышенный интеллект:Алгоритмы на основе искусственного интеллекта-для компенсации пробуксовки колес в дифференциальных приводах или для оптимизации согласованного управления в системах рулевого управления.
Инновации жизненного цикла:Ведущие рулевые колеса развиваются в сторону ремонтопригодной модульной конструкции; дифференциальные приводы, улучшающие герметизацию и тепловые характеристики.
Стандартизация и экосистемы:Конвергенция аппаратного обеспечения и интерфейсов данных для снижения затрат на интеграцию и замену.
В конечном счете, не существует универсальной «лучшей» технологии-только наиболее подходящее решение. Успешный выбор AGV начинается с глубокого понимания эксплуатационных требований и заканчивается рациональной оценкой технических характеристик и общей стоимости жизненного цикла. В условиях интеллектуальной локализации логистики только благодаря глубокому пониманию технических основ можно принимать по-настоящему перспективные-решения.
