В точном миреконструкция двигателя, особенно дляАГВ моторы, есть, казалось бы, небольшой, но критический параметр -Коэффициент заполнения слота. Этот фактор напрямую влияет на удельную мощность, эффективность, повышение температуры и даже стоимость производства. Некоторые инженеры описывают проектирование двигателей как искусство постоянного балансирования коэффициента заполнения пазов.
1. Что такое коэффициент заполнения пазов в двигателе AGV?
Коэффициент заполнения паза (Sf) – это соотношение общей площади поперечного сечения-проводника внутри паза статора или ротора и эффективной полезной площади паза. Он выражается в процентах и рассчитывается по формуле:
Sf=(N × Sd × n) / As × 100%
Где:
N: Количество проводов в слоте
Сд: площадь поперечного-сечения одиночного изолированного провода.
n: Количество параллельных проводников
Как: Эффективная площадь паза (исключая изоляцию, клинья, прокладки и т. д.)
Более высокий коэффициент заполнения слота означает больше меди внутри слота двигателя AGV, что приводит к более эффективному использованию пространства.
2. Ключевые факторы, влияющие на коэффициент заполнения пазов в двигателях AGV
Чтобы улучшить коэффициент заполнения слотовПриводной двигатель АГВ, необходимо учитывать несколько аспектов:
Дизайн и материалы
Геометрия паза: круглые, грушевидные-и прямоугольные слоты различаются по эффективности использования.

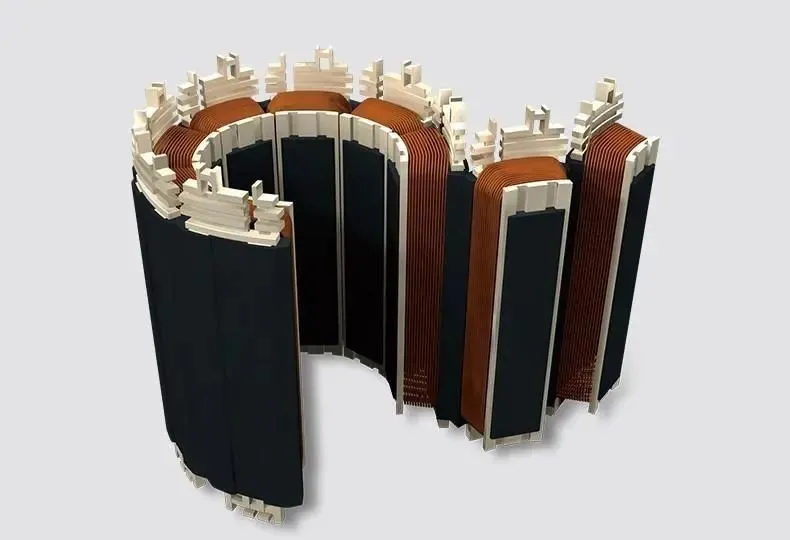

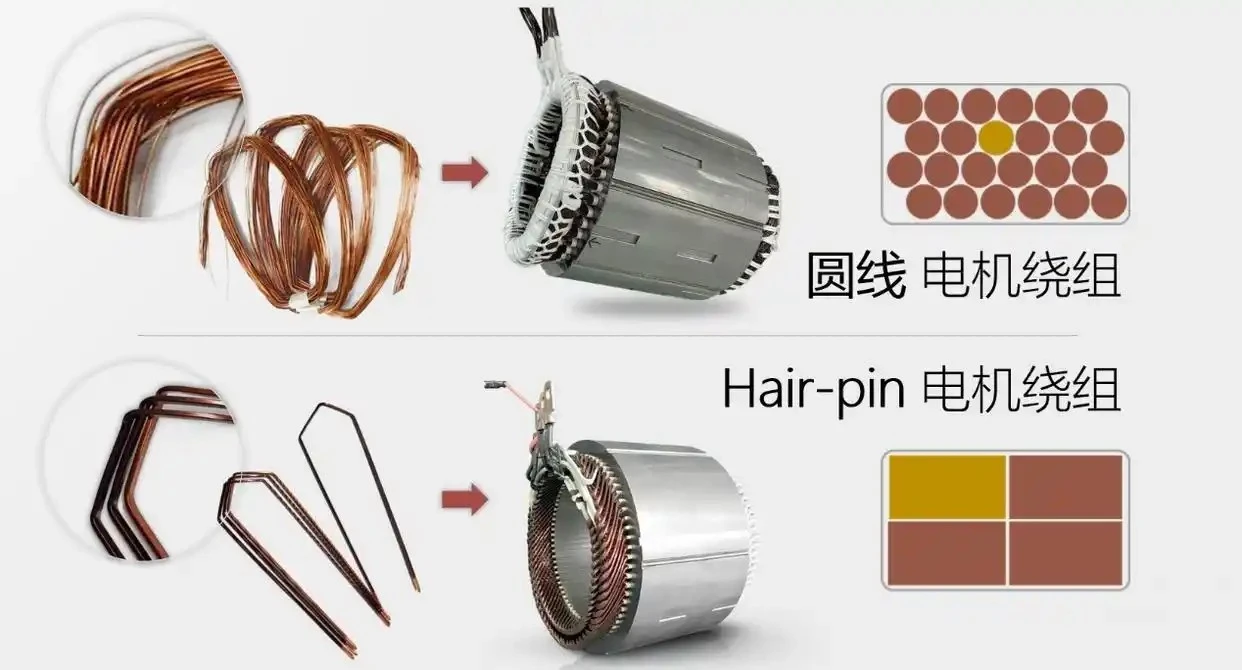

Тип проводника: Плоский медный провод обеспечивает почти-полное заполнение паза по сравнению с круглым проводом.
Толщина изоляции: более тонкая и-высокопрочная изоляция увеличивает полезную площадь слотов.
Покрытие проволоки: Более тонкие слои эмали помогают максимизировать содержание меди.
Производство и процессы
Технология намотки: Автоматическая прецизионная намотка уменьшает зазоры и повышает компактность.
Предварительная обработка проволоки: Связывание и придание проволоки формы уменьшает пустоты и улучшает упаковку.
Электромагнитные и структурные соображения
Дизайн отверстия для слота: Должен сочетаться легкость намотки, крутящий момент паза и эффективность двигателя.
3. Как увеличить коэффициент заполнения пазов в двигателях AGV
Технология плоской медной проволоки: Широко используется в современных колесных двигателях AGV, достигая коэффициента заполнения до 80%.
Оптимизация слотов и изоляции: Сочетание электромагнитного и структурного моделирования с современными изоляционными материалами.
Модернизация производства: Автоматизированное оборудование для намотки и заливки для улучшения консистенции.
Оптимизированный выбор проволоки: Более тонкие покрытия позволяют разместить больше меди в том же объеме паза.
4. Плюсы и минусы высокого коэффициента заполнения пазов в двигателях AGV.
Преимущества:
Более высокая мощность и плотность крутящего момента: Увеличение количества меди снижает сопротивление и потери в меди.
Улучшенное управление температурным режимом: Улучшенная теплопроводность снижает рабочую температуру.
Повышенная механическая стабильность: Плотно упакованные проводники снижают вибрацию и шум.
Риски:
Производственные проблемы: Тугая намотка может повредить изоляцию.
Более высокие затраты: Требуются современные материалы и точные процессы.
потери переменного тока: В высокоскоростных-двигателях AGV высокие коэффициенты заполнения без тонких-многожильных проводов могут увеличить потери переменного тока.
5. Заключение: баланс производительности в конструкции двигателя AGV.
Коэффициент заполнения слотов – это не только ключевой показатель вКонструкция двигателя AGV, но также и отражение взаимодействия между электромагнетизмом, материаловедением и производственными процессами. Хотя стремление к максимальному коэффициенту заполнения иногда может иметь неприятные последствия, его оптимизация в разумных пределах значительно повышает производительность и конкурентоспособность двигателей AGV.
Истинная инженерная мудрость заключается в нахождении точки баланса междуэффективность, надежность и стоимость- суть проектирования высокопроизводительных-приводных двигателей AGV.
